【連携方式について】

(一種向け)

あなたは電力間の

連系方式を知っていますか？

( 'ω')

今回は日本電力の

連系方式を説明していくよ

50Hzと60Hzがある日本が

どのようにして繋がっているのか

覚えてしまおう(´∇｀)

この分野は一種で何回か出ているので

一種受験者は覚えてしまってね

二種の人は直流連系の部分だけ覚えてればよいよ

(›´ω`‹ )次回やります

いくよー

まず日本では連系の取り方が2つあって

【TBC方式】【FFC方式】があるよ

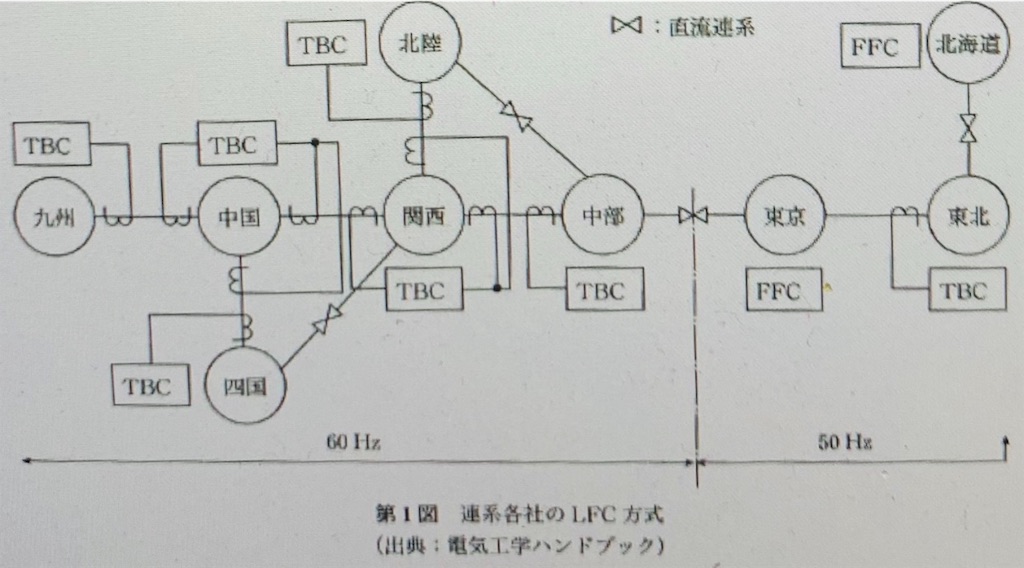

ちなみにこの話はこれのことね

これを文章にしてるだけ

【TBC方式】

(Tie-line load) (frequency Bias) Control

(周波数バイアス)(連系線電力)制御

この方式は名前の通り

周波数 潮流変化 の2つを検出＆制御しているよ

この2つを検出することで

自系統内の負荷変化のみに対応できるんだ

要は自分のとこは自分のとこで処理する

自業自得な連系方式だね

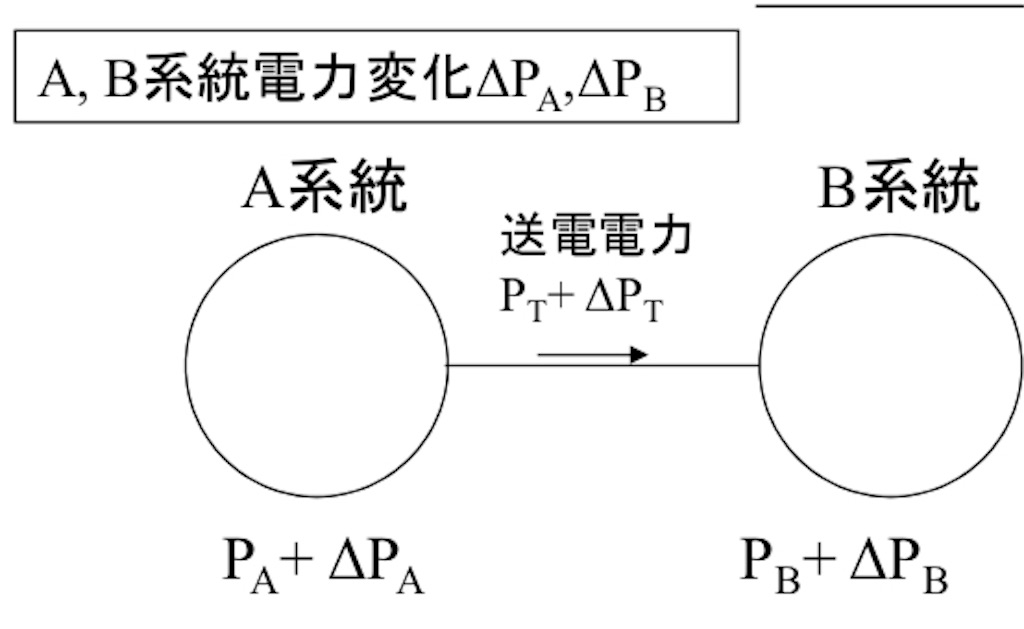

検出式は (系統定数) × (周波数変化) + (潮流変化)

潮流変化に周波数変化をかけた系統定数分

がバイアスとしてかかっているね

だから周波数バイアス 連系線電力制御方式！

次ε-(/･ω･)/

【FFC方式】

Flat Frequency Control

定周波数制御方式

こいつは潮流を考えず

周波数だけ検出する方式だね

周波数を考えてない分簡単なんだけど、

潮流連系を制御しないから

潮流変化が起きた場合、潮流変化量は大きくなるよ

でも系統容量が大きいと、周波数だけでも十分制御できるから系統容量の大きい単体系統(北海道)や主要系統(東京)で使われるよ

でもまぁ実際のところはTBCと組み合わせて

使ったりして何かしらで潮流制御が必要

【FTC方式】

Flat Tie-line Control

(定連系線電力制御)

こいつは潮流連系だけ検出する制御方式さ

周波数制御関係なしなんて

直流連携で使うのかなと思ってしまう連携方式

( 'ω')

融通する電力を一定にできるけどやはり

周波数変動を制御を別途用意しないといけないよ

結局のところFFCでもFTCでも

潮流と周波数制御は必要なんだよね

何回か出ているから

直流連携も含めて復習よろしく

ではでは〜
